தயாரிப்புகள் விளக்கம்

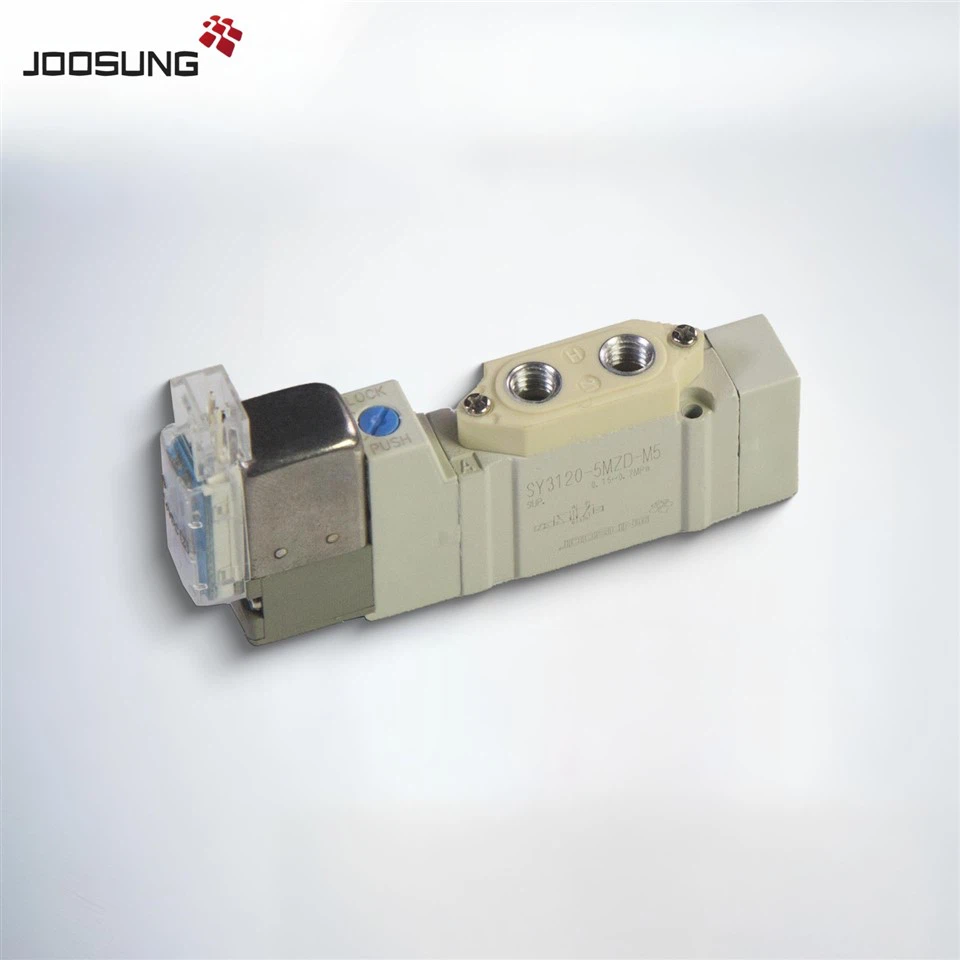

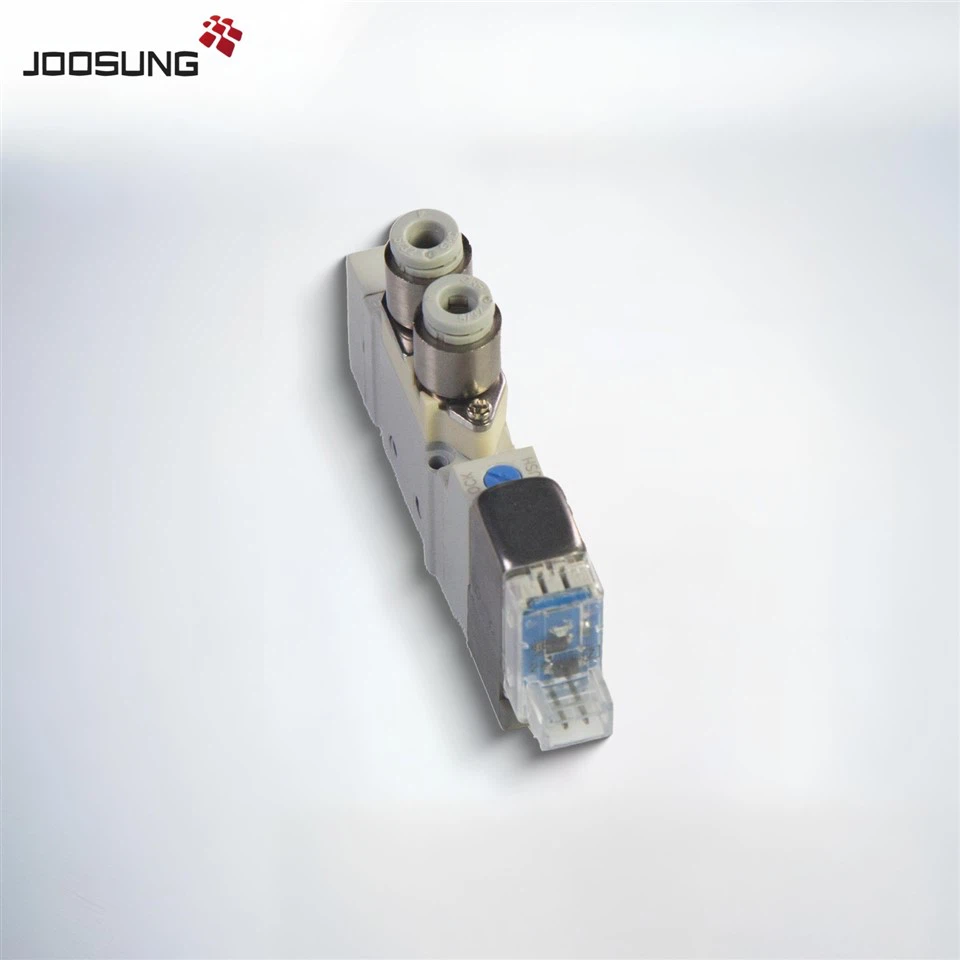

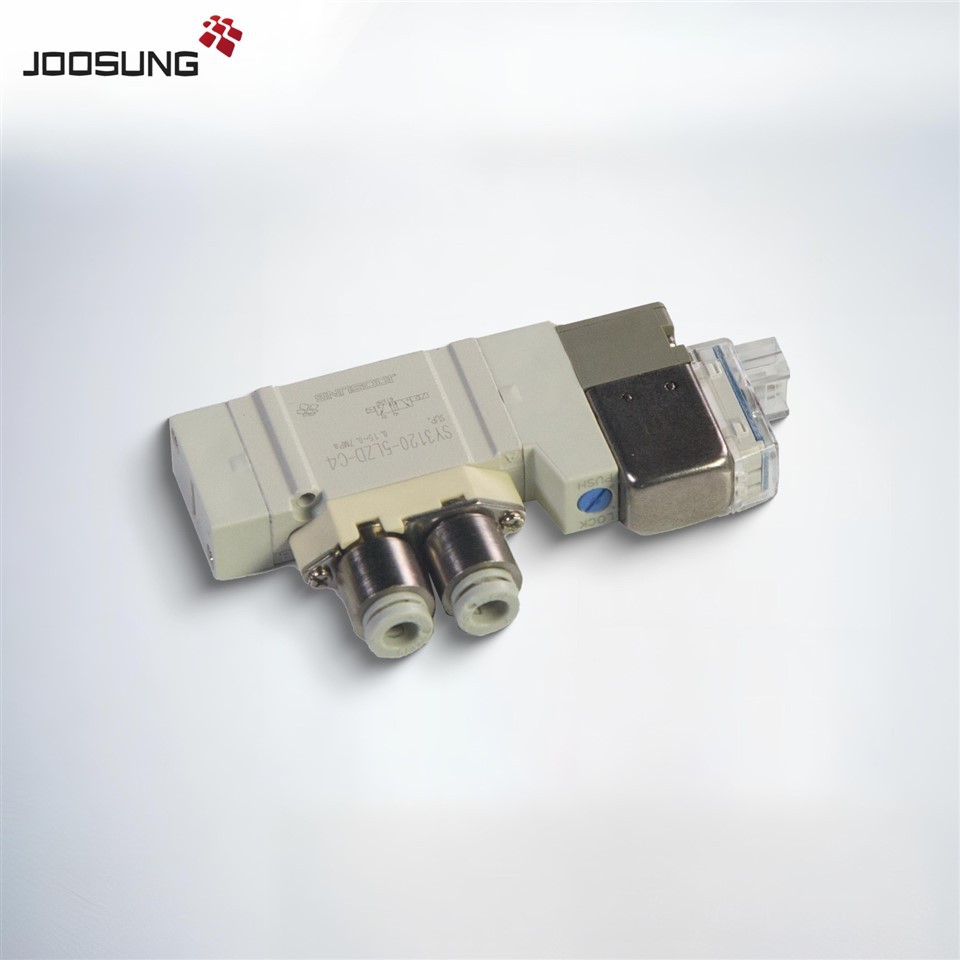

SY3000 Solenoid Valve: Ultra-Compact & High{2}}Performance 5-Port Solution

தொழில்துறை ஆட்டோமேஷனைக் கோருவதற்காக வடிவமைக்கப்பட்ட, SY3000 சோலனாய்டு வால்வு SMC SY தொடரில் மிகச் சிறிய மாடலாக உள்ளது. அதன் அல்ட்ரா-கச்சிதமான வடிவமைப்பு விண்வெளியில் தடையற்ற ஒருங்கிணைப்புக்கான திறவுகோலாகும்.

அதன் அளவு நன்மைக்கு அப்பால், SY3000 தொடர் விதிவிலக்கான ஆற்றல் திறன் மற்றும் நம்பகமான செயல்பாட்டை வழங்குகிறது, இது தானியங்கு அமைப்புகளை மேம்படுத்துவதில் முக்கியமானது. உறுதியான, அரிப்பைத்{2}}எதிர்க்கும் பொருட்களால் கட்டப்பட்ட இந்த வால்வுகள், கடுமையான இயக்க நிலைமைகளின் போதும் நீடித்து நிலைத்திருக்கும் தன்மையை உறுதி செய்கின்றன.

SY3000 இன் வேகமான பதிலளிப்பு நேரங்கள் மற்றும் துல்லியமான ஓட்டக் கட்டுப்பாடு ஆகியவற்றால் மேம்பட்ட செயல்முறை செயல்திறனை அனுபவியுங்கள், பரந்த அளவிலான பயன்பாடுகளில் மாற்றியமைக்கக்கூடியது. மேலும், பயனர்-நட்பு நிறுவல் மற்றும் பராமரிப்பு நடைமுறைகள் வேலையில்லா நேரத்தையும் செயல்பாட்டுச் செலவுகளையும் கணிசமாகக் குறைத்து, உங்கள் உற்பத்தித்திறனை அதிகரிக்கும்.

எப்படி ஆர்டர் செய்வது SY தொடர் நியூமேடிக் சோலனாய்டு வால்வு
SY5(Ⅰ)1(Ⅱ)20-5(Ⅲ)L(Ⅳ)□(Ⅴ)□(Ⅵ)-01
Ⅰ தொடர்		Ⅱ. செயல்பாட்டின் வகை
3	SY3000	1	2 நிலை ஒற்றை
5	SY5000	2	2 நிலை இரட்டை
7	SY7000	3	3 நிலை மூடப்பட்ட மையம்
9	SY9000	4	3 நிலை வெளியேற்ற மையம்
		5	3 நிலை அழுத்தம் மையம்
Ⅲ. மதிப்பிடப்பட்ட மின்னழுத்தம்		Ⅵ.கைமுறை மேலெழுதல்
1	100 VAC	Nil:இல்லை
2	110 VAC	பூட்டுதல் புஷ் வகை
3	110 VAC [115 VAC]	டி:புஷ்{0}}திருப்பம்
4	220 VAC [230 VAC]	பூட்டுதல் துளையிடப்பட்ட வகை
5	24 வி.டி.சி	இ:புஷ்-திருப்பு
6	12 வி.டி.சி	பூட்டுதல் நெம்புகோல் வகை
Ⅳ மின் நுழைவு
G	முன்னணி கம்பி நீளம் 300 மிமீ	L	ஈய கம்பியுடன் (நீளம் 300 மிமீ)
H	முன்னணி கம்பி நீளம் 600 மிமீ	LN	ஈயம் கம்பி இல்லாமல்
MO	இணைப்பான் இல்லாமல்	LO	இணைப்பான் இல்லாமல்
M	ஈய கம்பியுடன் (நீளம் 300 மிமீ)	D,Y	இணைப்பியுடன்
எம்.என்	ஈயம் கம்பி இல்லாமல்	செய்ய, யோ	இணைப்பான் இல்லாமல்
Ⅴ.லைட்/சர்ஜ் வோல்டேஜ் சப்ரஸர்
G,H,L,M,W க்கான மின் நுழைவு		D,Y க்கான மின் நுழைவு
இல்லை	லைட்/சர்ஜ் வோல்டேஜ் சப்ரஸர் இல்லாமல்	இல்லை	லைட்/சர்ஜ் வோல்டேஜ் சப்ரஸர் இல்லாமல்
S	எழுச்சி மின்னழுத்த அடக்கியுடன்	S	எழுச்சி மின்னழுத்த அடக்கியுடன்	எழுச்சி மின்னழுத்த அடக்கியுடன்
			(துருவம் அல்லாத வகை)	(துருவம் அல்லாத வகை)
Z	லைட்/சர்ஜ் வோல்டேஜ் சப்ரஸருடன்	Z	லைட்/சர்ஜ் வோல்டேஜ் சப்ரஸருடன்
			(துருவம் அல்லாத வகை)
R	எழுச்சி மின்னழுத்த அடக்கியுடன் (துருவம் அல்லாத வகை)	DOZ மற்றும் YOZ கிடைக்கவில்லை.
U	ஒளிர்வு மின்னழுத்தத்தை அடக்கி (-துருவ வகை அல்லாத)	ஏசி மின்னழுத்த வால்வுகளுக்கு இல்லை

எஸ்ஒய்SeriesPநியூமேடிக்Sஒலினாய்டுVஅல்வ்தொழில்நுட்ப அளவுருக்கள்

எஸ்ஒய்SeriesPநியூமேடிக்Sஒலினாய்டுValve முக்கிய விவரக்குறிப்புகள்
தொடர்		SY3000	SY5000	SY7000	SY9000
திரவம்		காற்று
உள் விமானி இயக்க அழுத்தம் வரம்பு (MPa)	2 நிலை ஒற்றை	0.15 முதல் 0.7 வரை
	2 நிலை இரட்டை	0.1 முதல் 0.7 வரை
	3 நிலை	0.2 முதல் 0.7 வரை
சுற்றுப்புற மற்றும் திரவ வெப்பநிலை(C)		-10 முதல் 50 வரை (உறைபனி இல்லை)
Max.operating அதிர்வெண்(Hz)	2 நிலை ஒற்றை, இரட்டை	10	5	5	5
	3 நிலை	3	3	3	3
கைமுறை மேலெழுதல் (கைமுறை செயல்பாடு)		பூட்டப்படாத புஷ் வகை, புஷ்-டர்ன் லாக்கிங் ஸ்லாட் வகை, புஷ்-டர்ன் லாக்கிங் லீவர் வகை
பைலட் வெளியேற்ற முறை		பிரதான மற்றும் பைலட் வால்வுக்கான பொதுவான வெளியேற்ற வகை
லூப்ரிகேஷன்		தேவை இல்லை
பெருகிவரும் நோக்குநிலை		தடையற்றது
தாக்கம்/அதிர்வு எதிர்ப்பு(m/s²)குறிப்பு)		150/30
அடைப்பு		தூசி ஆதாரம் (*DIN முனையம் மற்றும் M8 இணைப்பான்:IP65)

SMC SY3000 தொடர் சோலனாய்டு வால்வு மாதிரி பட்டியல்

SMC SY3000 தொடர் சோலனாய்டு வால்வு மாதிரிகளின் முழுமையான பட்டியல் கீழே உள்ளது. விரிவான விவரக்குறிப்புகள் மற்றும் விலைக்கு எங்களை தொடர்பு கொள்ளவும்.

SY3120-6L-M5	SY3120-5L-M5	SY3120-4L-M5	SY3120-6L-C4	SY3120-5L-C4	SY3120-4L-C4
SY3220-6L-M5	SY3220-5L-M5	SY3220-4L-M5	SY3220-6L-C4	SY3220-5L-C4	SY3220-4L-C4
SY3320-6L-M5	SY3320-5L-M5	SY3320-4L-M5	SY3320-6L-C4	SY3320-5L-C4	SY3320-4L-C4
SY3420-6L-M5	SY3420-5L-M5	SY3420-4L-M5	SY3420-6L-C4	SY3420-5L-C4	SY3420-4L-C4
SY3520-6L-M5	SY3520-5L-M5	SY3520-4L-M5	SY3520-6L-C4	SY3520-5L-C4	SY3520-4L-C4
SY3120-6G-M5	SY3120-5G-M5	SY3120-4G-M5	SY3120-6G-C4	SY3120-5G-C4	SY3120-4G-C4
SY3220-6G-M5	SY3220-5G-M5	SY3220-4G-M5	SY3220-6G-C4	SY3220-5G-C4	SY3220-4G-C4
SY3320-6G-M5	SY3320-5G-M5	SY3320-4G-M5	SY3320-6G-C4	SY3320-5G-C4	SY3320-4G-C4
SY3420-6G-M5	SY3420-5G-M5	SY3420-4G-M5	SY3420-6G-C4	SY3420-5G-C4	SY3420-4G-C4
SY3520-6G-M5	SY3520-5G-M5	SY3520-4G-M5	SY3520-6G-C4	SY3520-5G-C4	SY3520-4G-C4
