Smc மெல்லிய சிலிண்டரின் கட்டமைப்பு கலவை அம்சங்கள், Smc மெல்லிய சிலிண்டர் மாடல்களின் விரிவான படங்கள்

smc மெல்லிய சிலிண்டரின் கட்டமைப்பு அமைப்பு அம்சங்கள், smc மெல்லிய சிலிண்டர் மாதிரிகளின் விரிவான படங்கள்

smc மெல்லிய சிலிண்டரின் கட்டமைப்பு கலவை பண்புகள்

மெல்லிய SMCசிலிண்டர்கள்SMC சிலிண்டர்களின் முக்கிய வகையைச் சேர்ந்தது மற்றும் SMC நியூமேடிக் கூறுகளின் முக்கிய தயாரிப்புகளில் ஒன்றாகும். இது ஒரு உருளை உலோகக் கூறு ஆகும், இது பிஸ்டனை அதற்குள் நேரியல் பரஸ்பர இயக்கத்தைச் செய்ய வழிகாட்டுகிறது. என்ஜின் சிலிண்டரின் விரிவாக்கத்தின் மூலம் பெரும்பாலான வெப்ப ஆற்றலை இயந்திர ஆற்றலாக மாற்றுவதே இதன் செயல்பாட்டுக் கொள்கை. கீழே, SMC மெல்லிய சிலிண்டரின் கலவை அமைப்பு பற்றிய விரிவான அறிமுகத்தை உங்களுக்கு வழங்குவோம்.

1. சிலிண்டர் பீப்பாய்: சிலிண்டர் பீப்பாயின் உள் விட்டம் சிலிண்டரின் வெளியீட்டு விசையின் அளவைக் குறிக்கிறது. பிஸ்டன் சிலிண்டர் பீப்பாய்க்குள் ஒரு மென்மையான பரஸ்பர இயக்கத்தை உருவாக்க வேண்டும். சிலிண்டர் பீப்பாயின் உள் மேற்பரப்பின் மேற்பரப்பு கடினத்தன்மை Ra0.8um ஐ விட அதிகமாக இருக்கக்கூடாது; இல்லையெனில், அது பயன்பாட்டின் திறன் மற்றும் செயல்திறனை பாதிக்கும்.

2. எண்ட் கவர்: சிலிண்டரின் இறுதி அட்டையில் உட்கொள்ளும் மற்றும் வெளியேற்றும் போர்ட்கள் பொருத்தப்பட்டுள்ளன. சிலவற்றின் இறுதி அட்டையில் வெவ்வேறு இடையக சாதனங்களும் உள்ளன. கம்பியின் பக்க முனை உறையில் சீல் செய்யும் வளையம் மற்றும் தூசித் தடுப்பு வளையம் பொருத்தப்பட்டுள்ளது

3. பிஸ்டன்: பிஸ்டன் என்பது SMC மெல்லிய சிலிண்டரில் உள்ள அழுத்தத்தைத் தாங்கும் கூறு ஆகும். பிஸ்டனின் இடது மற்றும் வலது அறைகளுக்கு இடையில் பரஸ்பர வாயு கசிவைத் தடுக்க, வடிவமைப்பின் போது ஒரு பிஸ்டன் சீல் வளையம் நிறுவப்பட்டுள்ளது.

4. பிஸ்டன் தடி: SMC மெல்லிய சிலிண்டர்களில் பிஸ்டன் கம்பி மிகவும் முக்கியமான சுமை தாங்கும் கூறு ஆகும். இது வழக்கமாக உயர்-கார்பன் ஸ்டீலின் மூலப் பொருட்களில் ஒன்றைப் பயன்படுத்துகிறது (ஒப்பீட்டளவில் அதிக பயன்பாட்டு அதிர்வெண் மற்றும் தயாரிப்பின் சேவை ஆயுளை உறுதிசெய்ய), அதன் மேற்பரப்பு கடினமான குரோமியம் முலாம் அல்லது துருப்பிடிக்காத எஃகு அரிப்பைத் தடுக்கவும் மற்றும் சீல் வளையத்தின் உடைகள் எதிர்ப்பை மேம்படுத்தவும் பயன்படுத்தப்படுகிறது.

5. சீல் வளையங்கள்: ரோட்டரி அல்லது ரெசிப்ரோகேட்டிங் இயக்கத்தைச் செய்யும் கூறுகளின் சீல் டைனமிக் சீல் எனப்படும். இதேபோல், நிலையான பகுதிகளை சீல் செய்வது நிலையான சீல் என்று அழைக்கப்படுகிறது.

smc மெல்லிய சிலிண்டர் மாதிரிப் படங்களின் விரிவான தொகுப்பு

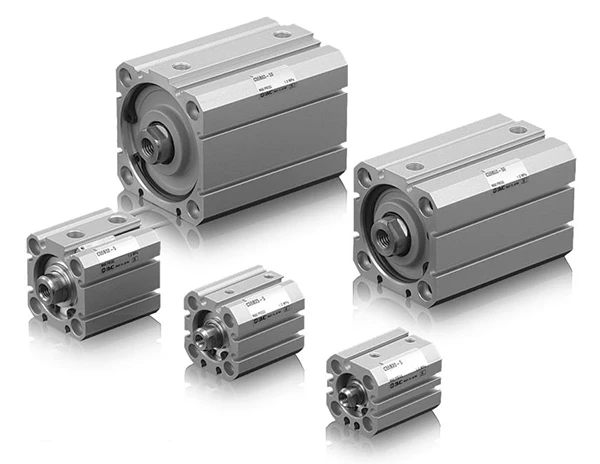

C55/CD55 தொடர் படங்கள்

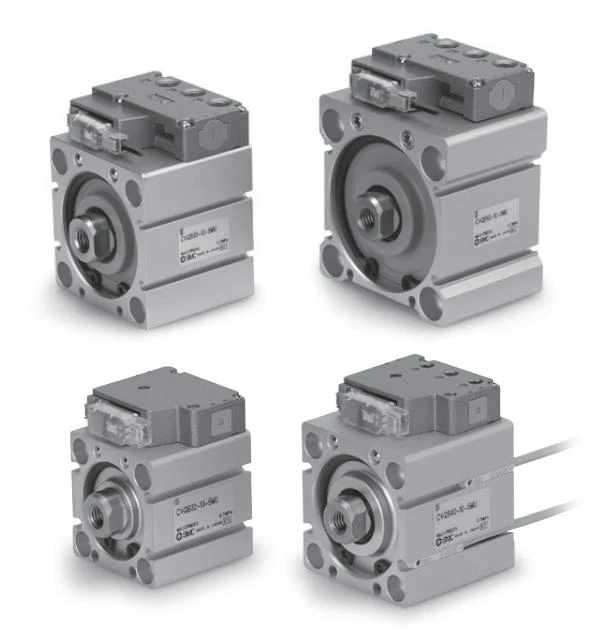

மெல்லிய வால்வின்-பொருத்தப்பட்ட சிலிண்டர் CVQ தொடரின் படங்கள்

மேலே smc மெல்லிய சிலிண்டரின் கட்டமைப்பு கலவை அம்சங்கள், smc மெல்லிய சிலிண்டர் மாதிரிகளின் விரிவான படங்கள். மேலும் தொடர்புடைய தகவல்களை அறிய, பார்வையிடவும்https://www.joosungauto.com/.
